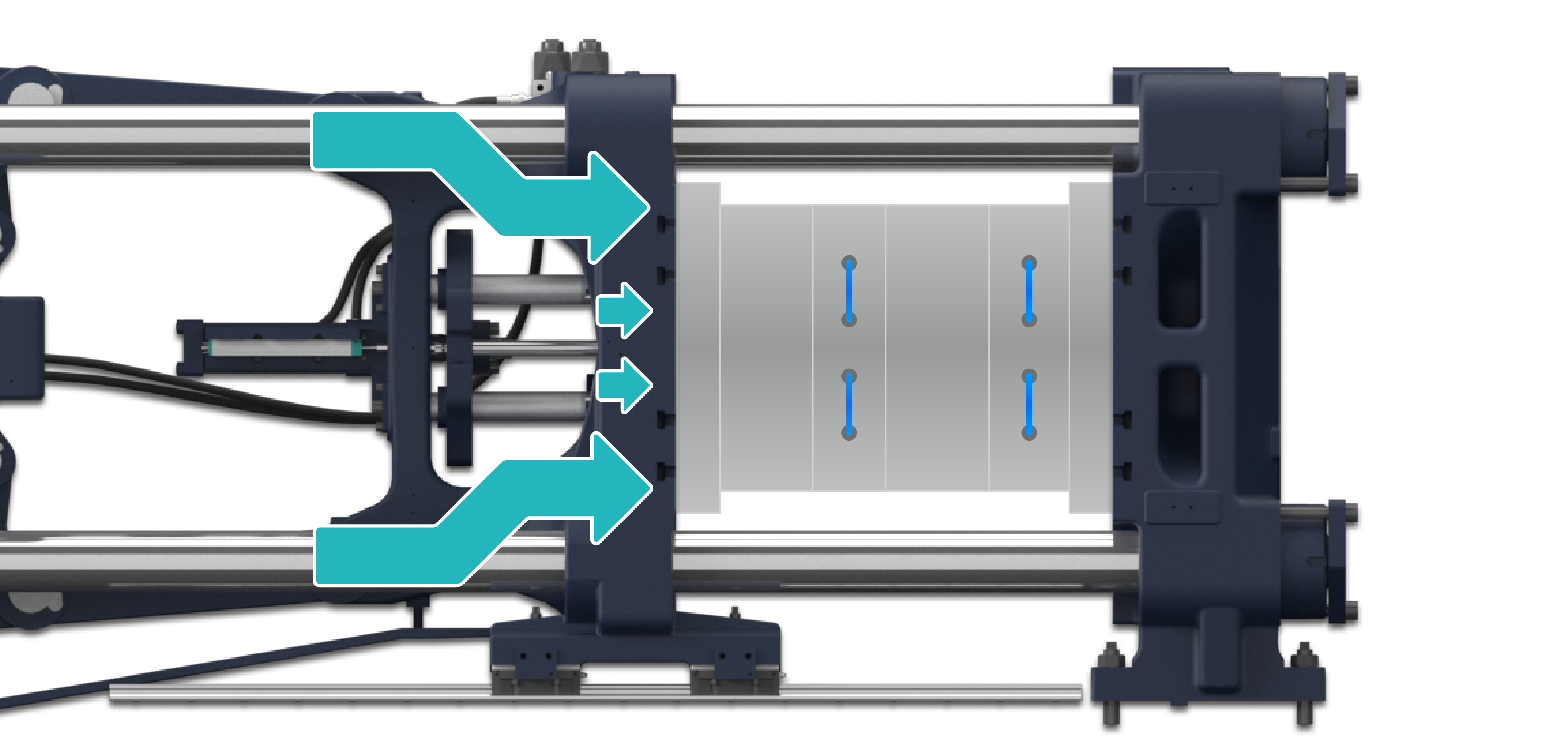

센터프레스 일체형 형판구조

  • 균일한 형체력 전달을 위한 센터프레스 형판 적용
  • 안정적인 금형 내 압력 확보 (압력에 의한 형판 손상 방지)
Default Image

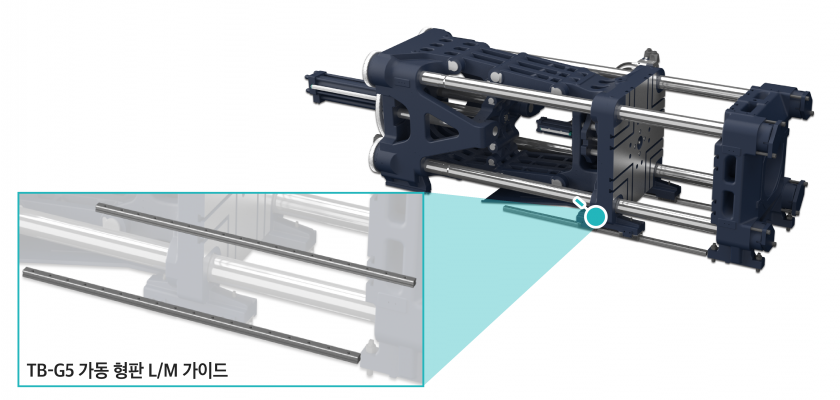

가동형판 L/M가이드 적용

  • 리니어레일 적용으로 고정 및 가동 형판간의 평행도 개선
  • 고하중 L/M가이드 적용 - 형체 구동 시 안정적인 금형 지지
  • 내구성 증가로 금형의 수명연장 및 마찰저항 감소로 에너지 효율 증대
Default Image

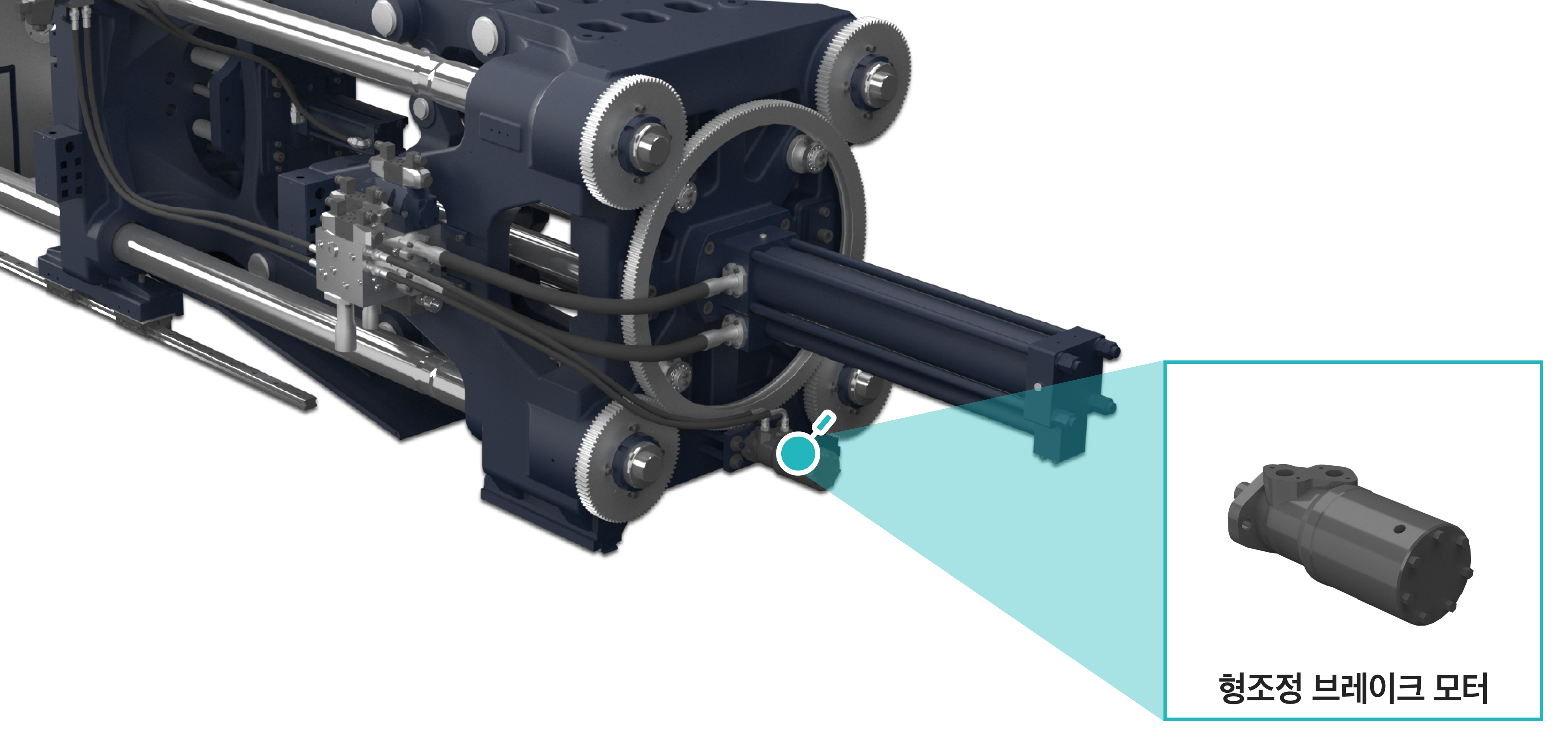

형조정 브레이크 모터

  • 반복적인 형체동작에도 설정한 위치값을 일정하게 유지
  • 형개·폐 동작에 의한 형체 위치 밀림현상 방지
Default Image

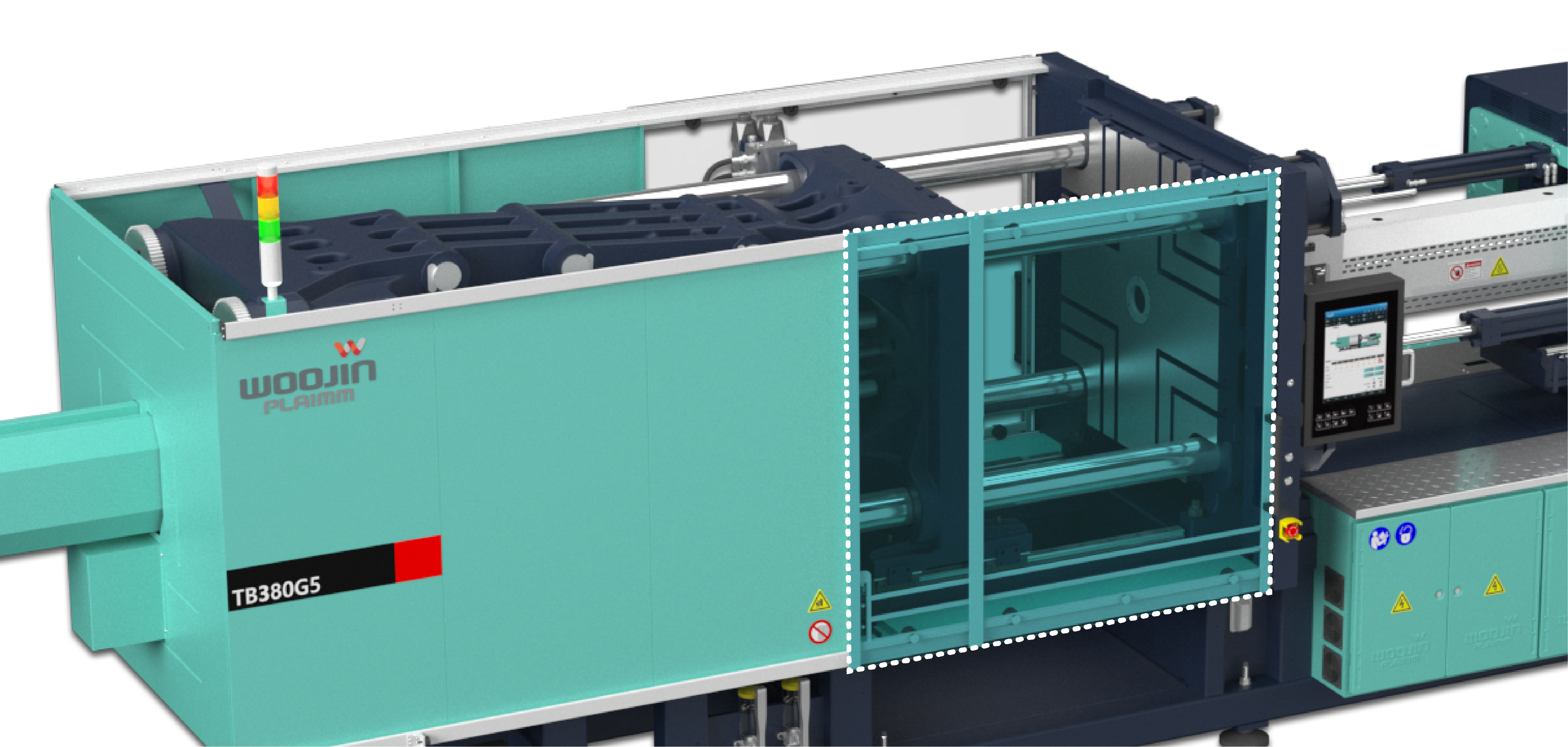

형체 안전도어 탈부착 용이

  • 신속한 탈부착 구조로 유지보수 접근성이 향상되어 내부작업 효율성 향상
Default Image

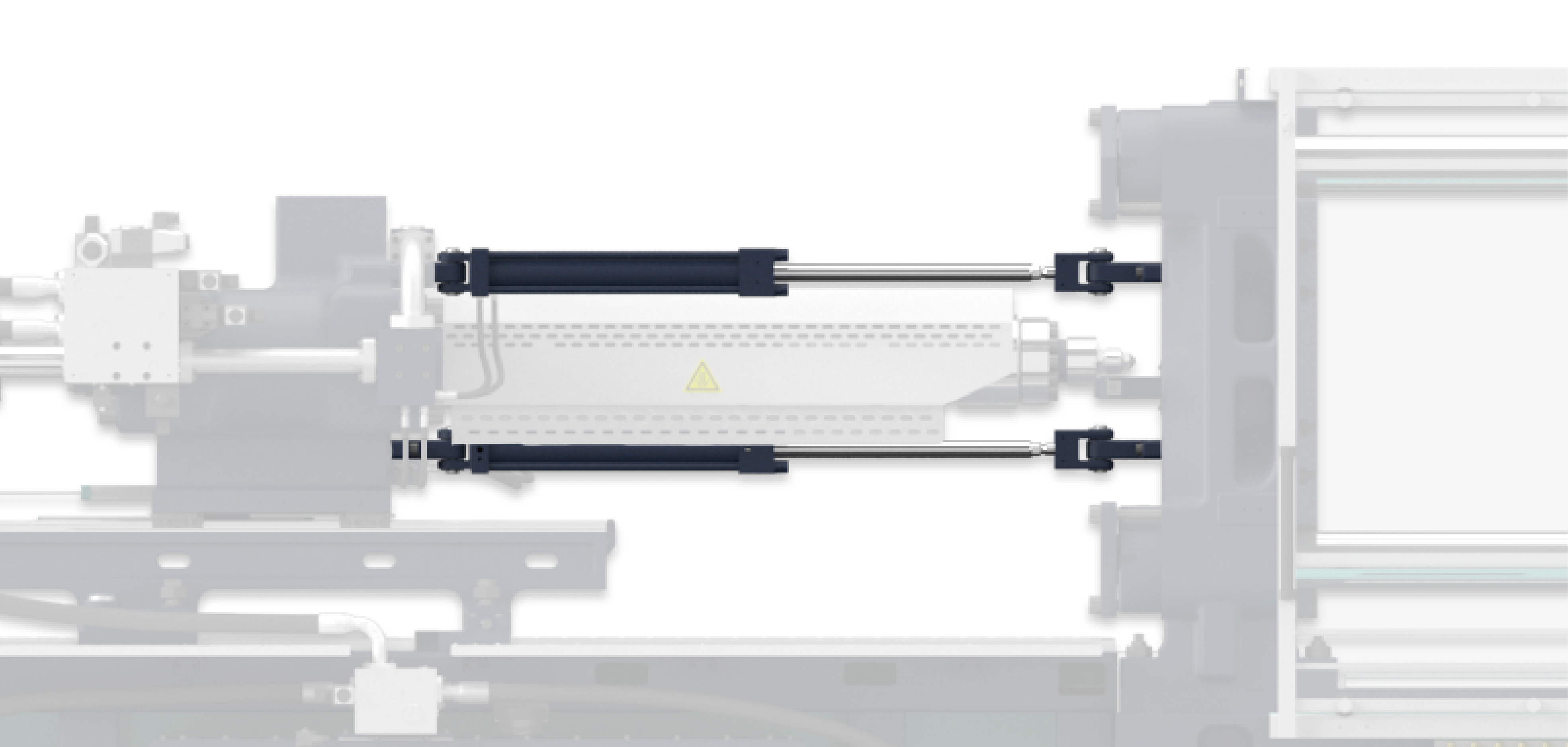

상하대칭형 노즐터치 실린더

  • 노즐터치 실린더 좌,우 대칭 설계로 사출 안정성 향상
  • 안정적 압력공급으로 노즐터치 안정성 확보, 성형정밀도 향상
Default Image

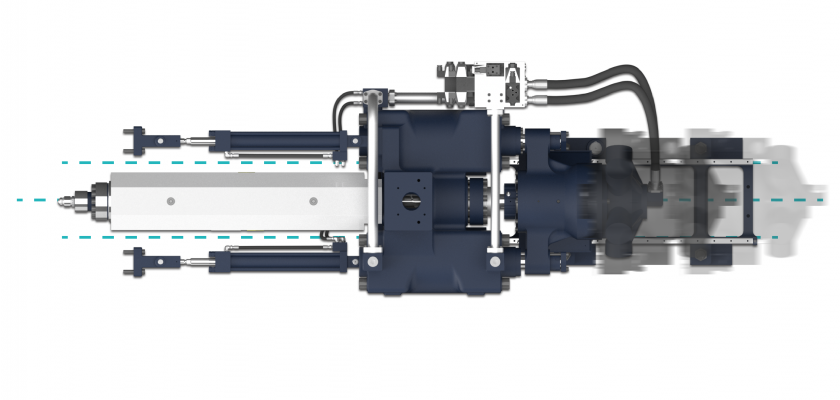

듀얼 사출로드 시스템

  • 컴팩트한 구성 & 안정적인 사출
  • 리니어레일(LM)시스템적용, 마찰저항 감소 및 평행도 유지
  • 사출실린더에 유압블럭을 배치하여 제어 응답성 향상
Default Image

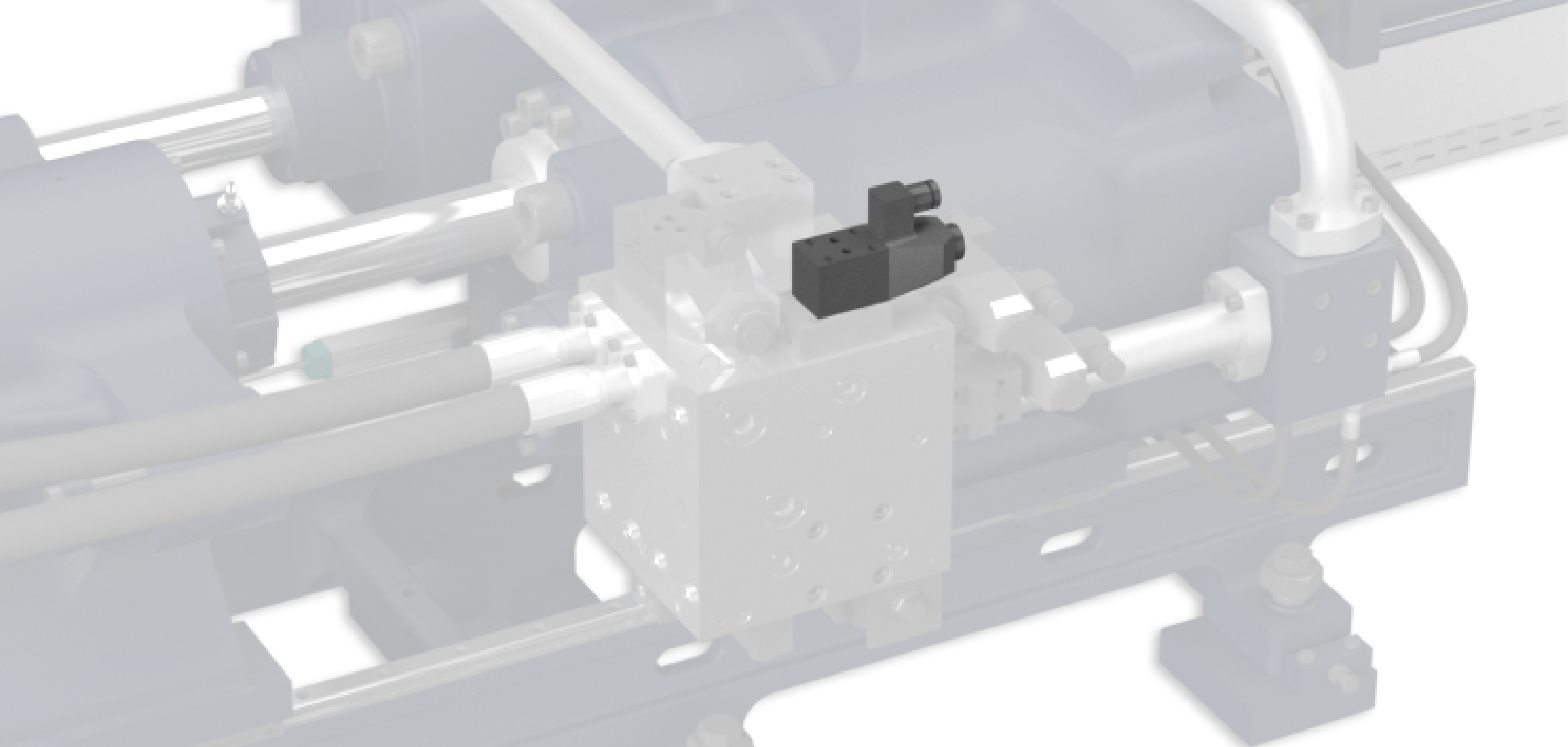

사출 배압 Closed loop 제어

  • 설정된 배압과 실제 값을 비교하여 편차를 최소화 (배압 제어 능력 향상)
Default Image

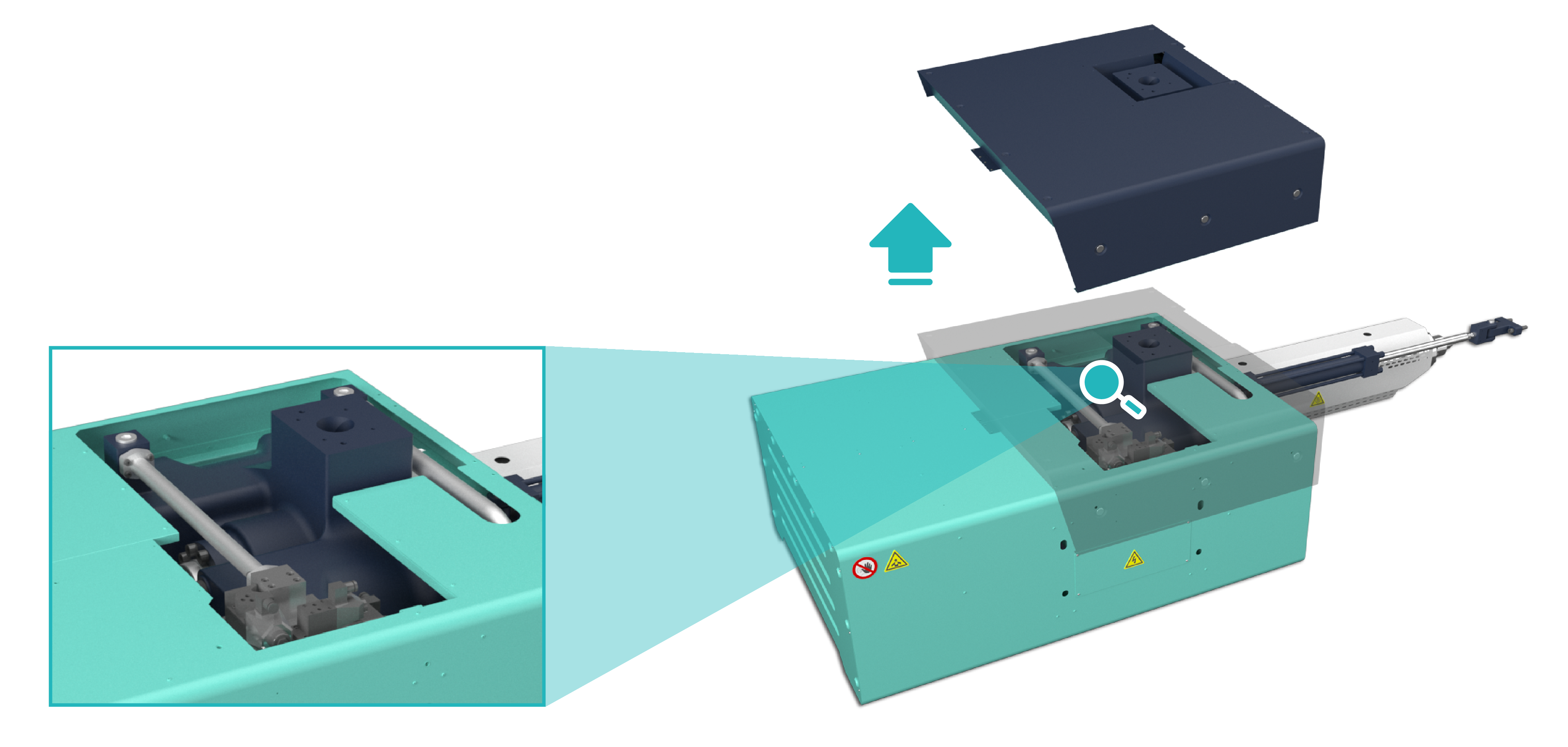

사출커버 유지보수 용이

  • 스크류 조립부에 별도의 커버를 설치하여 유지보수 접근성 향상
Default Image

유압장치 시스템 고압화

  • 시스템 고압화 140bar→175bar적용
  • 사용 유량 축소, 작동유 탱크 용량 축소
  • 최적화된 탱크용량 선정, 작동유 비용 절감
Default Image

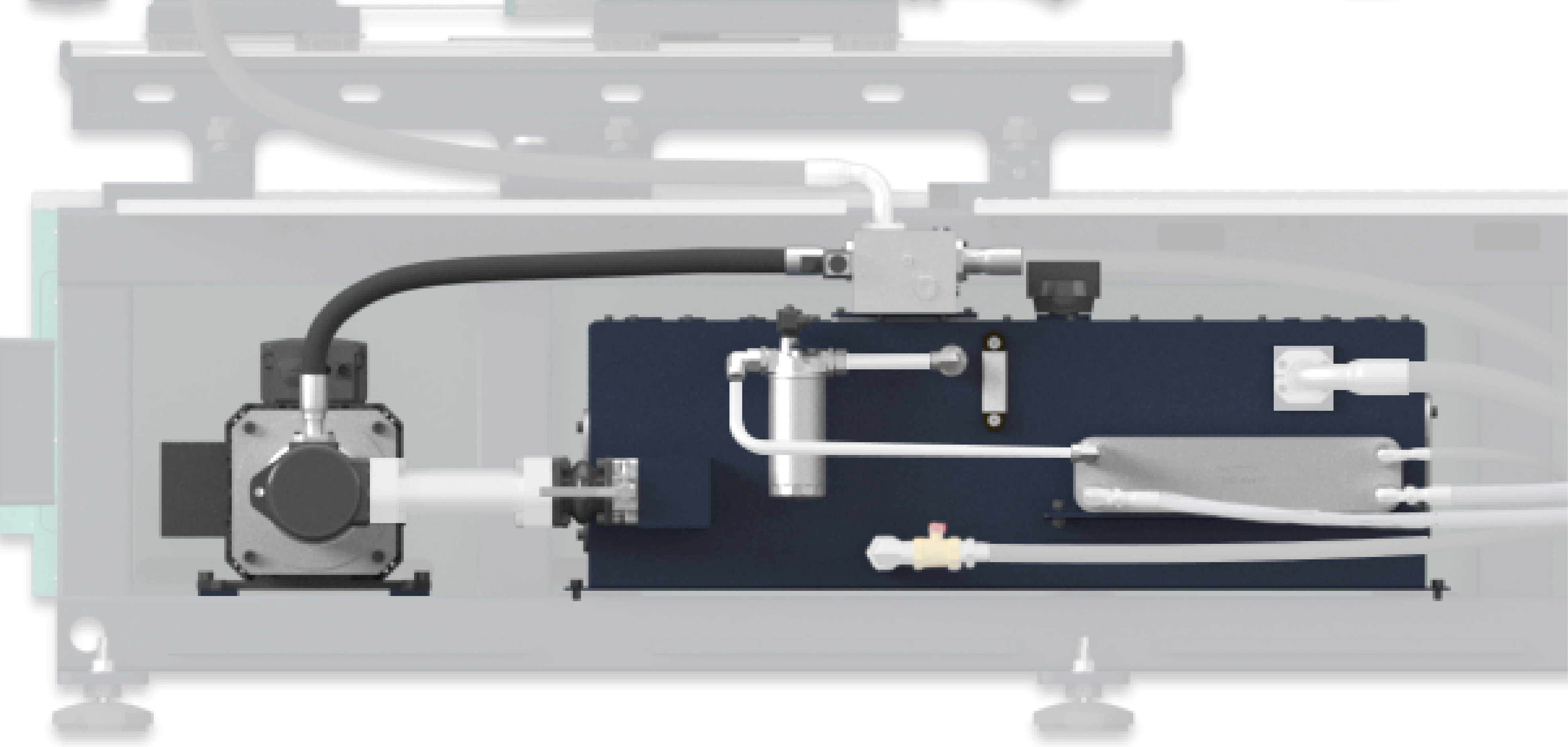

서보펌프 시스템

  • 서보 모터 회전수 제어를 통해 불필요한 에너지 절감
  • 작동유 냉각에 필요한 냉각수 절감RPM제어로 정확한 속도/압력 구현하여 사출성형 정밀도 향상
Default Image

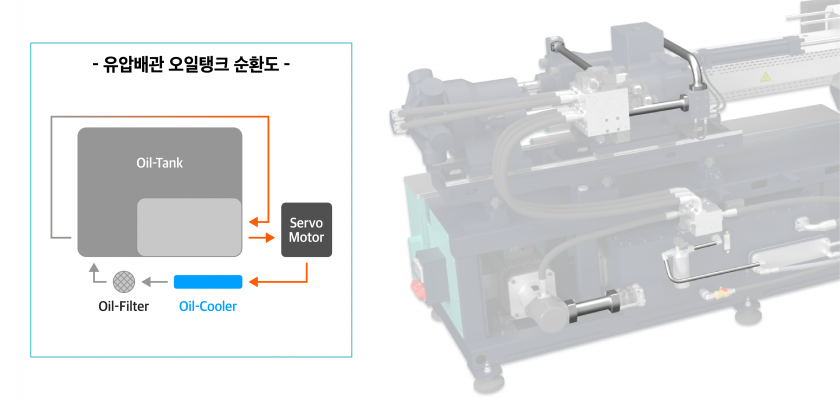

유압배관 오일탱크 순환방식

  • 용접부가 없는 심레스 파이프를 사용하여 고압에 의한 누유나 손상 예방
  • 냉각장치와 정제장치를 순환라인과 독립적으로 구성
  • 내부 특수코팅을 통해 습기와 유증기 발생을 억제하여 작동유 수면연장
Default Image

IMC710

  • 디스플레이 15”(IPS LCD) / RAM : DDR3, 1GB / 저장공간 : eMMc, 8GB / 정전식 터치 스크린
  • 필수버튼 최적화 구성 / 픽토그램 형태의 UI아이콘 / 국문 및 영문 (다국어 지원)

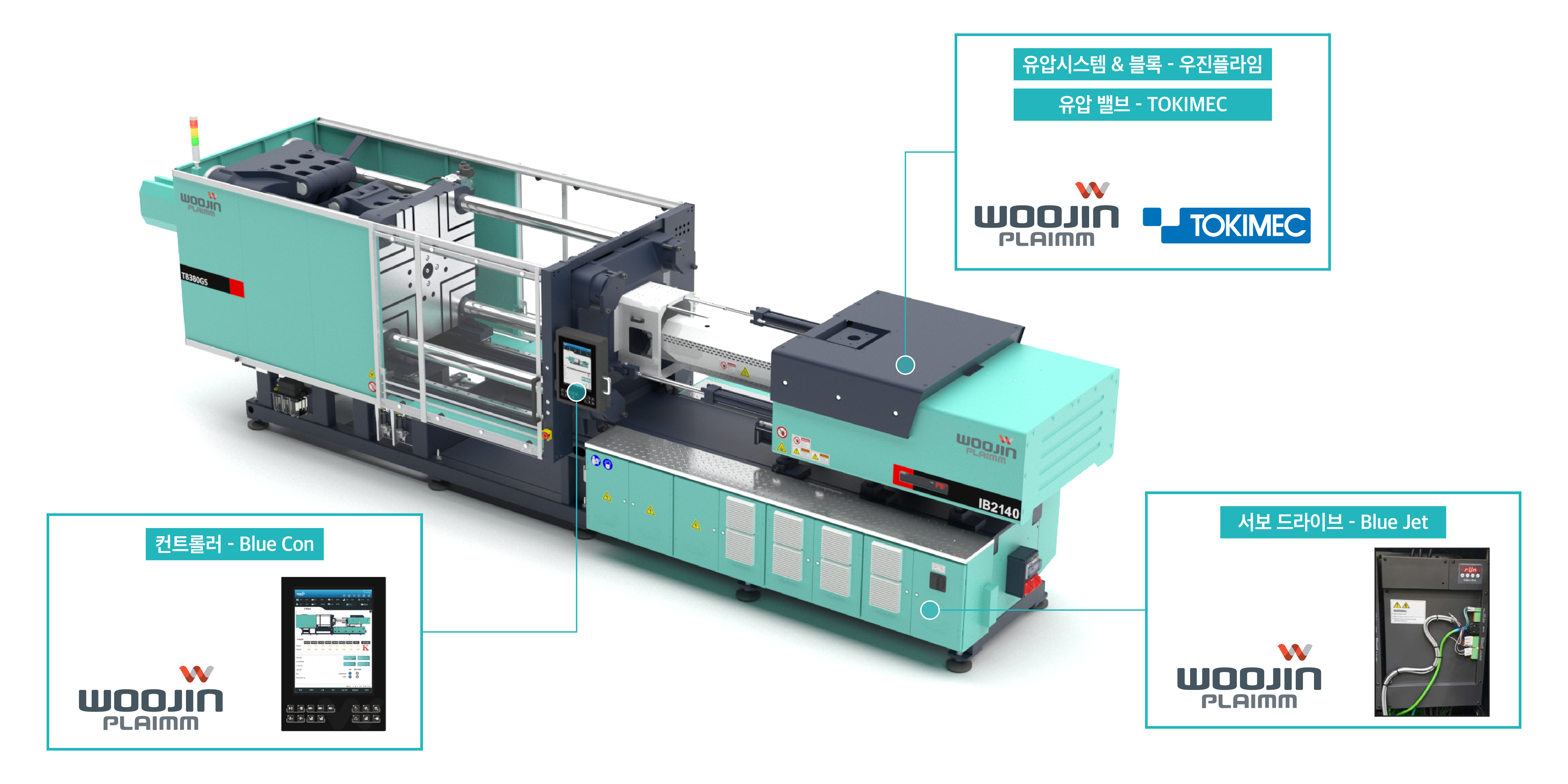

특징이미지

카탈로그 & 연관자료 다운로드

G5 시리즈

우진플라임 G5시리즈 카탈로그 입니다.

다중다색 시리즈

우진플라임 다중다색 시리즈 카탈로그 입니다.

추천기종

DL-G5
NC-G5
TE-G5
