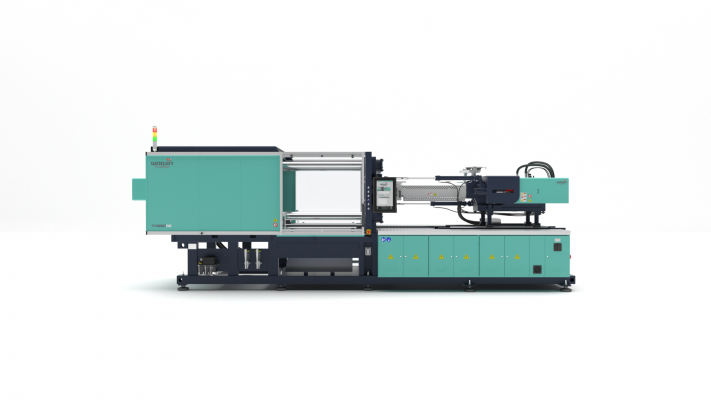

형판 FEA 구조해석

• 금형 체결 면압을 균일하게 하여 성형 정밀도 향상 (Euromap 9적용)
• 금형 처짐 해석을 통한 금형 수명 연장 및 형판 응력분산에 의한 내구성 향상

엔드컷 NEW 토글 메커니즘

• 토글회전 시 응력을 각 링크로 분산 → 비틀림 응력을 원천 상쇄 & 서보모터 효율 증가
• 최적화된 디자인으로 고속 형개 & 형폐시 형판 뒤틀림 응력 억제 및 안정적인 동작 가능
• 클램프 방식 토글핀 고정으로 내구성 확대

센터프레스 방식 형판 디자인

• 형폐시 금형 변형을 최소화하여 사출품 정밀도 향상 및 금형 수명 연장
• 금형 내부의 면압을 균일하게 유지해 플래시(Flash) 방지
• 형체력 균일 분포로 낮은 형체력 대응 가능

가동형판 L/M가이드 적용

• L/M가이드 적용으로 고정 형판과 가동 형판 사이의 정밀한 평행도를 확보
• 고하중 L/M가이드 적용-형체구동 정밀도 향상
• 내구성증가로 금형의 수명연장 및 마찰저항 감소로 에너지 효율 증대

정밀한 위치 제어

• 형체 조정 시스템 : 형조정 유압모터에 엔코더 제어 시스템을 적용해 정밀한 금형두께 조정가능 , 미세한 형조정으로 정확한 형체력 사용
• 형조정 브레이크 모터 : 반복적인 형체동작에도 설정한 형체력 및 위치값 유지, 형개폐 동작에 의한 형체위치 밀림현상 방지

형체 안전도어 탈부착 용이

• 신속한 탈부착이 가능한 구조로 유지보수 접근성이 향상되어 내부작업 효율성 향상

고강성 2축 사출장치

• 사출 및 강제후퇴 독립구조로 사출력 증대, 제어능력 향상
• 강제 후퇴시, 유체 공급량을 감소하여 펌프 회전 수 저감으로 에너지 효율 상승

상하 대칭형 노즐터치 실린더

• 노즐터치 실린더 좌, 우 대칭 설계로 사출 안정성 향상
• 안정적 압력공급으로 노즐터치 안정성 확보
• 형판 평행도 문제 예방 및 성형 정밀도 향상

고응답 · 정밀제어 사출장치

• 파이프레스 사출 실린더 : 유압라인을 실린더에 내장화하여 사출 응답성 향상
• 사출부 선회장치 : 수동선회 적용으로 스크류 · 바렐 교체 및 사후 관리 용이

사출 배압 Closed loop 제어

• 설정된 배압과 실제 값을 비교하여 편차를 최소화 (배압 제어 능력 향상)

L/M 가이드 적용

• 사출 베드 및 계량부 L/M 가이드 적용으로 평행도 유지 및 마찰 감소를 통한 에너지 절감

고정도 계량제어

• PID 동기승온 제어를 통해 실린더 구역별 정밀 온도 제어
• 수지의 불균일한 열변성을 최소화하여 안정적인 용융 품질 확보
• 계량 정밀도 향상 및 제품 품질 편차 감소

유압배관 오일탱크 순환방식 & 심레스 파이프 구조

• 독립 순환 방식 : 냉각장치와 여과기능을 독립적으로 구성하여 구동상태와 관계없이 일정한 작동유의 상태를 유지
• 심레스 파이프 구조 : 용접부 없는 설계로 내부 오염을 방지하고 뛰어난 내구성으로 유지관리 용이

유압장치 시스템 고압화

• 시스템 고압화 175bar→190bar적용
• 사용 유량 축소, 작동유 탱크 용량 축소
• 최적화된 탱크용량 선정으로 작동유 비용 절감

서보모터 & 드라이브 및 펌프

• 서보 모터 회전수 제어를 통해 불필요한 에너지 절감
• 서보 시스템으로 압력 및 정확한 속도를 구현하고, 보압 절환시 탁월한 위치와 압력 제어
• 작동유 냉각에 필요한 냉각수 절감

형체 고응답 비례밸브

• PARKER사 비례밸브(Made in Germany) 사용
• 형개 & 형폐 고속화로 드라이 사이클 단축
• 정밀한 형개 완료 위치 제어로 자동화 생산 안정성 구현

IMC510

• 21inch터치스크린
• OPC-UA(Euromap77지원)
• SQL or CSV 통한 데이터 제공
• PLAIMM-X 시스템으로 공정 검토 및 피드백 제공
• 원격지원, 주변기기 통신 및 모니터링, 에너지 모니터링
